光伏電站監控系統軟件[推薦]
一、系統概述
當今世界，煤炭、石油等化工能源頻頻告急，環境污染問題日益嚴峻。而太陽能、風能作為最具潛力的可再生能源，因其儲量的無限性、存在的普遍性、利用的清潔性以及實用的經濟性，越來越被人們所青睞。大力發展光伏產業、積極開發太陽能、風能，在全球范圍得到了空前重視，已成為各國可持續發展戰略的重要組成部分。
新能源監控系統軟件將光伏、風能、沼氣發電等新能源發電系統進行遠程分析，獲取系統數據、運行狀況，對設備進行實時監控和控制，通過各種樣式的圖表及數據快速掌握電站的運行情況。確保能源能耗系統安全可靠和穩定運行。
二、系統組成

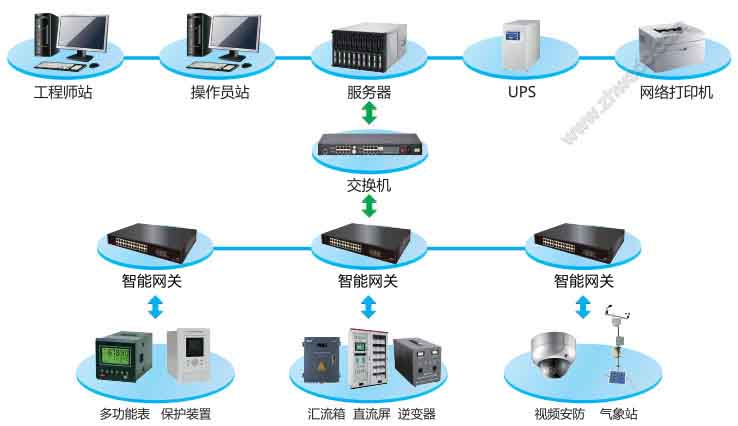

典型結構圖
系統功能圖
三、系統特點
? 采用分布式、分層式、開放式的結構，應用集中管理、分散控制的模式，自上而下分為中央層、站控層和設備層。
? 通過不同的接口和通訊協議實現電站設備的監控及各子系統的互聯，并將數據經由互聯網或專用通道送往中央級監控中心，實現光伏電站群的集中管理。為光伏電站無人值守提供了可能性，為多個電站的統一管理搭建了平臺，為大量光伏發電數據的分析奠定了基礎。
? 展示光伏電站系統的實時數據，并提供監控界面。
? 實現光伏電站系統數據/指標的計算和統計。
? 使用圖表的方式進行光伏電站運行數據展示。
? 提供豐富的，符合用戶需求的報表。

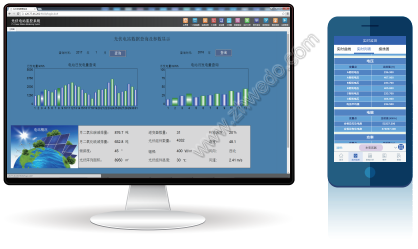

? 支持web和手機APP訪問，可以隨時隨地訪問現場情況，提高了移動性和易用性。
四、功能描述

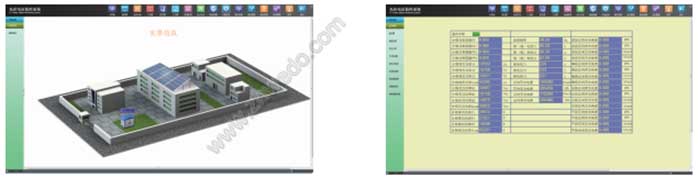

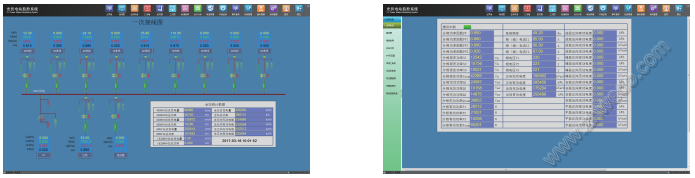

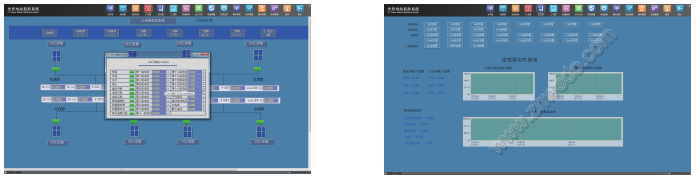

?圖形監控
顯示光伏電站裝機容量、發電量統計數據以及環境參數信息。對變壓器進出線電流、電壓、功率等信息進行實時監測顯示，為變壓器的管理提供數據依據。
?匯流箱、逆變器
實時采集匯流箱、逆變器運行數據，并以圖形的方式展示出來，方便管理人員及時直觀的了解系統運行狀況。
?SVG，直流屏，環境監控，絕緣檢測等
對畫面、電表監測環境溫度、光照度、濕度，光伏陣列的充電電壓及電流、蓄電池電壓及溫度等信息進行實時監控；并對故障點進行異常顯示與報警提示。

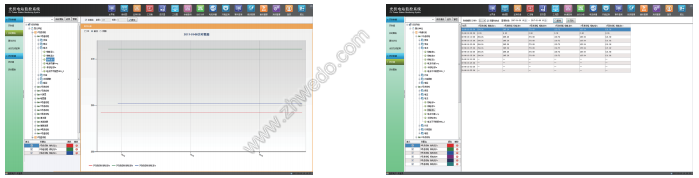

?數據查詢

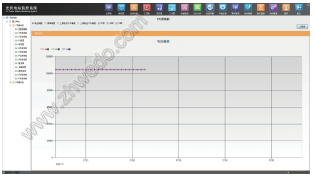

可繪制顯示逆變器電壓時間曲線、功率時間曲線等，直流側輸入電流實時曲線、交流側逆變輸出電流曲線，并采集與顯示日發電量等電參量。
?運行分析

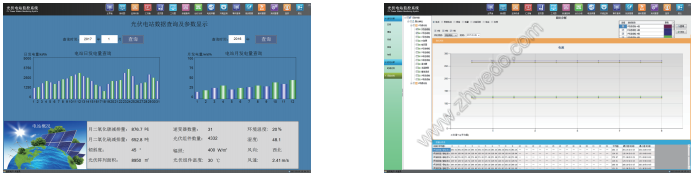

對光伏電站設備運行數據按日、周、月、季、年的時間進行分析；對發電量可形成月棒圖及年度棒圖顯示，并折算成二氧化碳、二氧化硫減排量值。

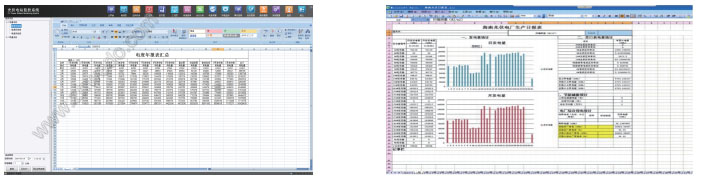

?報表查詢、事件告警管理
提供豐富的報表，提供日常運行報表和能源報表，可自定義報表模板和能耗越限值，當能耗數據達到或超出越限值時，通過短信、手機APP推送、語音告警等多種告警方式通知用戶。
?電能質量
對高次諧波、電壓波動、三相不平衡度等電能質量參數的實時監測和告警，為光伏電站分析并網產生的電能質量問題提供數據，并指導管理人員調整設備，降低并網時因電能質量問題而產生的影響。
?Web、APP遠程監控
系統支持web數據瀏覽，支持手機APP推送服務，可以實現光伏電站遠程監控。
五、典型應用
①.應用目的
建設光伏電站監控設備的統一管理平臺，實現電站設備的統一運行監控，數據的集中管理，給運行人員、檢修人員、管理人員等提供全面、便捷、差異化的數據和服務；成為電站設備的承載系統，為電站設備的規劃、新設備的接入提供載體；建立統一的數據庫，為監控平臺和其他各種專業監控系統提供數據服務。
整合各類監測數據，實現對不同人員的差異化服務；為運行人員提供設備的狀態信息、告警信息、實時數據等數據應用服務；為管理人員提供各類監測數據的統計、變化趨勢、狀態信息等應用服務；為檢修人員提供告警信息、變化趨勢、故障錄波數據等應用服務。
②.解決方案
系統分物理層、協議層、數據層和控制層：
物理層把光伏電站的主要采集裝置，如：光伏組串、巡日裝置、匯流裝置、逆變器、環境監測儀；安防裝置（攝像頭、避雷器、門禁等）、保護裝置（高壓開關、直流接地等）、計量裝置（電量/電壓/電能質量相關計量儀器）、環境監測儀、攝像頭等通過不同的接口類型（RS232，RS485，網絡接口等）對數據進行采集。
協議層對物理層上送的數據進行規約匹配和解析，解析的數據上發給服務層處理。同時對服務層下發的消息進行規約組裝，通過物理層下發給設備。
數據層分析采集數據，進行分類和分級存儲，對變化率不大的數據進行過濾，對異常情況（數據變化率大，有告警，數值超過閥值等）發送消息通知應用層以及是地展示或通知給使用者。
控制層對采集或設備遠程控制任務進行控制，實現數據的自動采集。
把匯流系統、逆變系統、環境系統、安防系統、電能及電能質量系統等各子系統統一接入光伏監控系統。

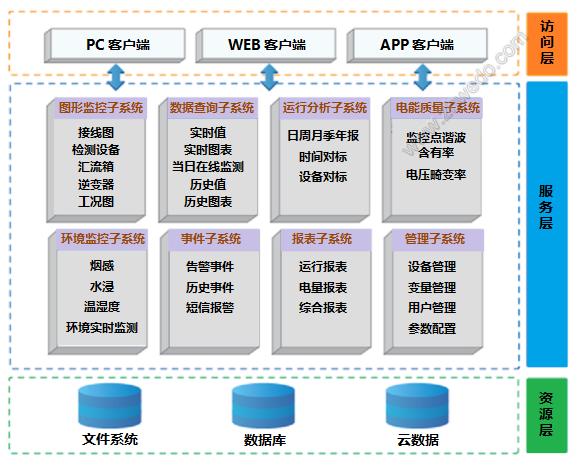

應用架構圖
六、典型用戶案例
